2020年3月12日，紅魔5G手機正式發布，搭載了全球首發144Hz刷新率超競屏、LPDDR516GB超大運行內存、高通驍龍865雙模5G移動平臺，并推出了駭客黑、火星紅、賽博霓虹、氘鋒透明四種配色版本。

與此同時，努比亞官方還上架了一批全新的配件，其中就包括27W和45W兩款氘鋒移動電源，目前充電頭網已經拿到了27W這款。這款內置10000mAh電芯，配備1A1C兩個快充接口，其中USB-C口支持18W輸入以及27W輸出。接下來充電頭網就為大家帶來紅魔10000mAh氘鋒移動電源快充版的詳細拆解。

一、紅魔10000mAh氘鋒移動電源快充版外觀

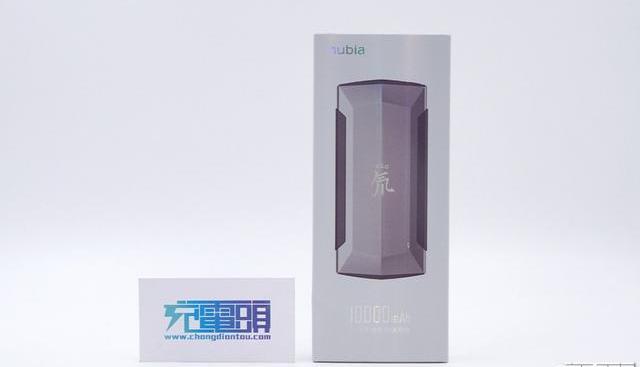

這款產品采用淺灰色包裝盒，正面印著產品的外觀圖片，左上角為nubia的logo，下方印著10000mAh氘鋒移動電源快充版字樣。

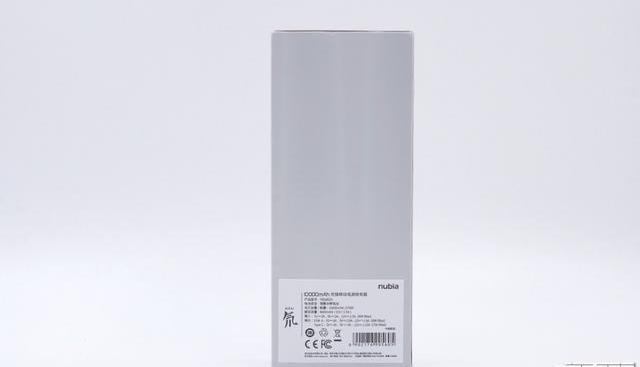

包裝盒背面貼著產品參數貼紙。

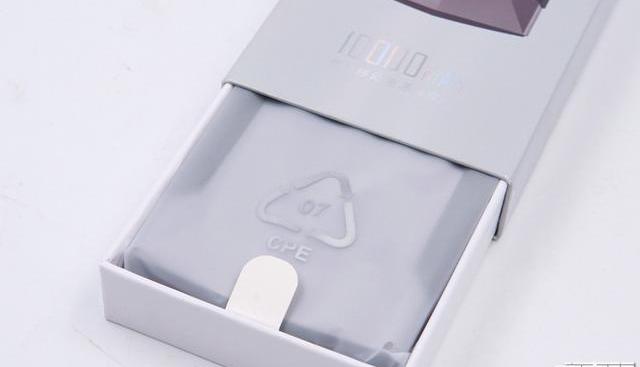

包裝盒為抽拉式設計，設有一個提手方便將移動電源取出，移動電源則使用防塵袋包裹。

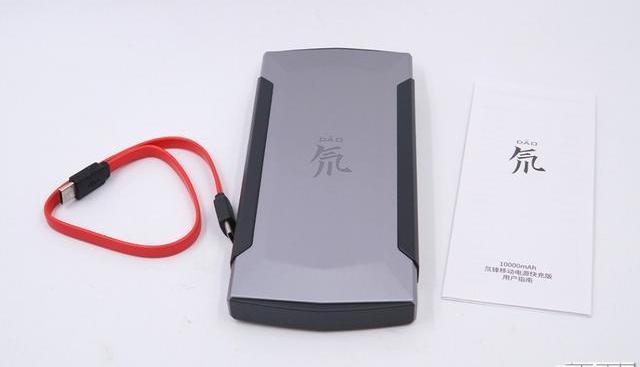

除了氘鋒移動電源本體之外，還附贈了一根USB-CtoUSB-C短線，可以用來給移動電源充電，也可以用于輸出給手機供電。

RTFKT：Nike Air Force 1數字鞋鑄造定于4月23日進行:金色財經報道，被耐克公司收購的加密潮牌RTFKT在社交媒體宣布Nike Air Force 1數字鞋鑄造定于4月23日進行并持續到5月8日，共推出10種設計款供選擇，鑄造期間允許預鑄造的RTFKT NFT持有者贖回實物鞋，預鑄造的ERC-1155會在這個過程中被燒毀，鍛造后會發送一個“Forged” ERC-721給持有者，而且不會產生額外的鑄造成本，NFT持有者只需支付gas費用。此外，實體球鞋預計將于2023年第四季度發貨。RTFKT提醒用戶，為防止欺詐，鑄造僅在其官方進行。[2023/3/19 13:13:18]

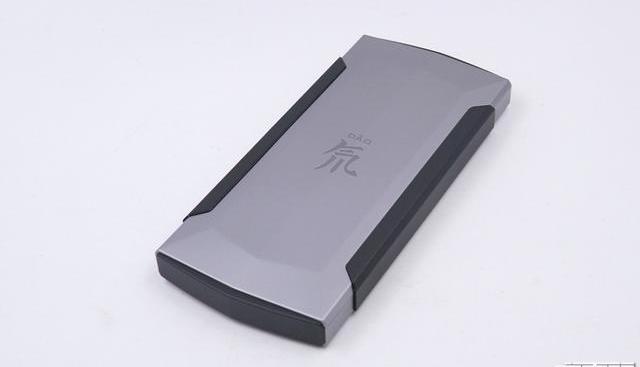

這款移動電源的外殼形狀較常規移動電源而言更復雜，采用多個略微傾斜的平面組成，其主體部分為銀灰色，正面居中絲印著一個大大的“DAO氘”，四個側面均鑲嵌了黑色邊框。

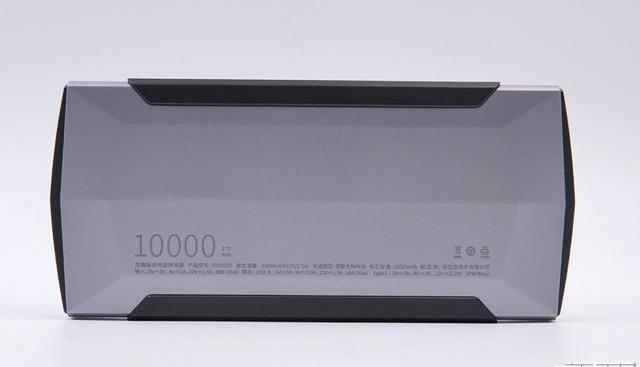

移動電源背面外觀和正面基本一致，并印著詳細的參數信息，移動電源容量為10000mAh，名稱：氘鋒移動電源快充版，產品型號；PB1002S，制造商：努比亞技術有限公司，輸入：5V/3A、9V/2A、12V/1.5A；USB-A輸出：5V/3A、9V/2A、12V/1.5A；USB-C輸出：5V/3A、9V/3A、12V/2.25A，最大輸出功率為27W。

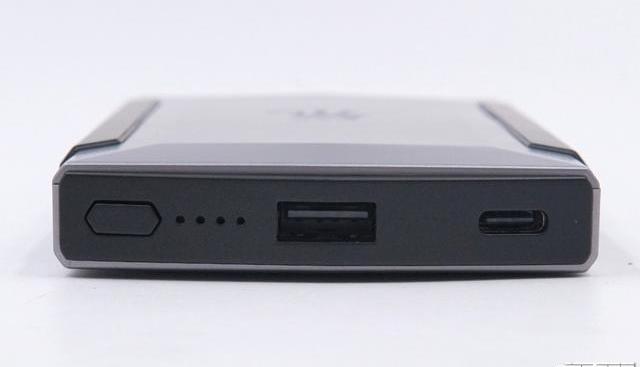

輸出端USB-A口居中設計，兩側分別是電源按鍵、LED電量指示燈、和USB-C接口。

Layer1區塊鏈Shardeum已暫停Sphinx1.0，Liberty1.6和2.1不受影響:2月9日消息，WazirX聯合創始人兼CEO Nischal Shetty創立的Layer1區塊鏈Shardeum現已暫停Sphinx1.0。Shardeum表示，與IP地址0.0.0.0相關的bug已導致Sphinx1.0崩潰，在解決此問題并上線Sphinx1.1之前我們已暫停Sphinx1.0。Liberty1.6和2.1不受影響，用戶仍然可以申請測試網SHM并使用dApp。[2023/2/9 11:57:03]

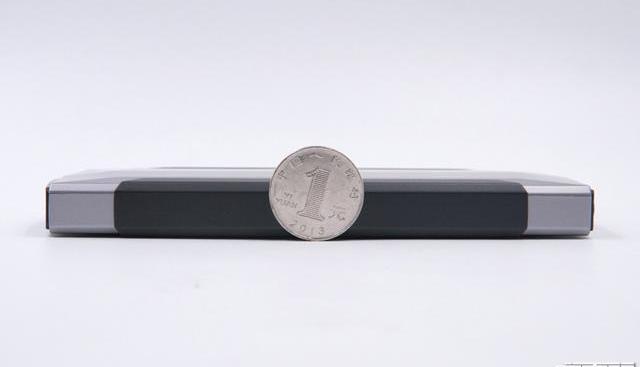

厚度相當于1元硬幣的四分之三。

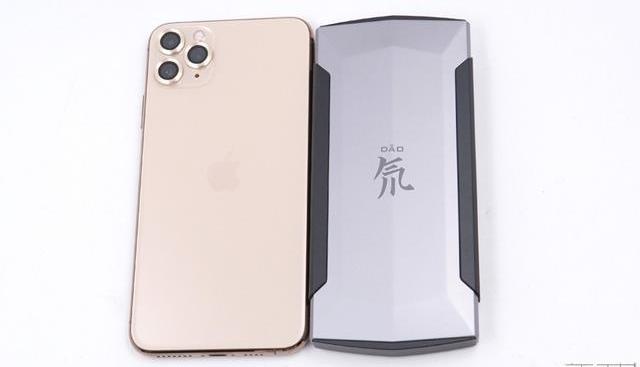

外形尺寸相比iPhone11ProMax略小。

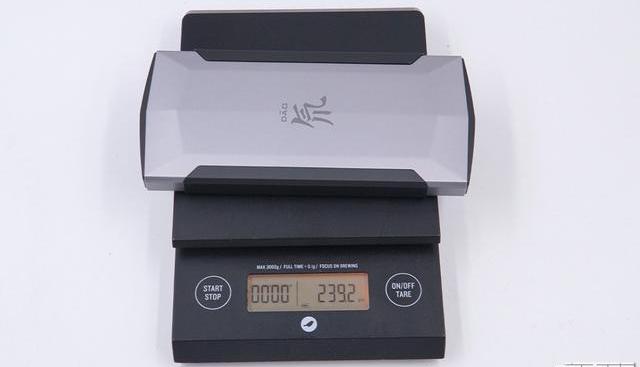

移動電源機身凈重約為239g。

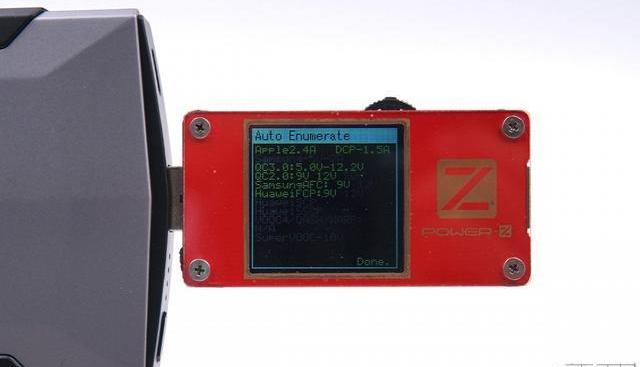

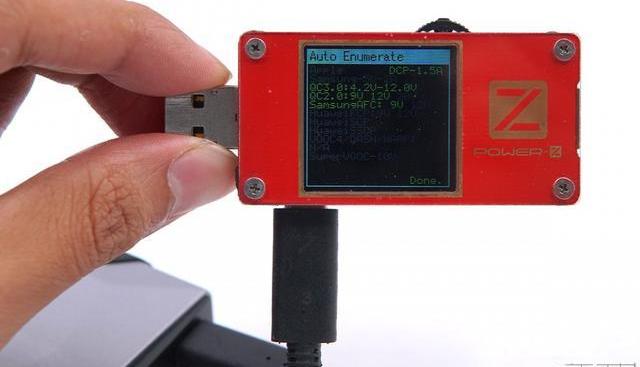

使用ChargerLABPOWER-ZKT001檢測這款移動電源USB-A口的輸出協議，顯示支持APPLE2.4A、USBDCP、QC2.0、QC3.0、AFC、FCP等協議。

同樣檢測USB-C口的輸出協議，顯示支持USBDCP、QC2.0、QC3.0、AFC等協議。

比特幣礦業服務公司Luxor推出礦機交易平臺:金色財經報道，加密軟件和服務公司Luxor推出了一個拍賣式平臺，用于買賣比特幣挖礦硬件。該平臺將允許買家根據條件、型號類型、位置等請求訂單。賣家可以在訂單中混合搭配不同的型號和制造商。該公司表示，新產品旨在改善二級市場的價格發現并增加流動性。[2023/2/1 11:41:35]

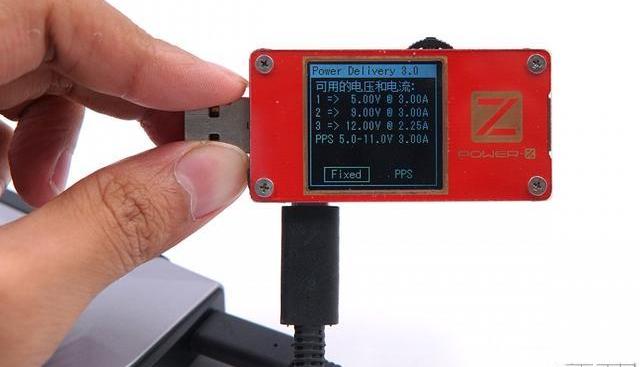

PDO報文顯示，USB-C口還可支持USBPD3.0，PPS快充，并有5V/3A、9V/3A、12V/2.25A三個固定電壓檔位和5-11V3A輸出，最大輸出功率為27W。

二、紅魔10000mAh氘鋒移動電源快充版拆解

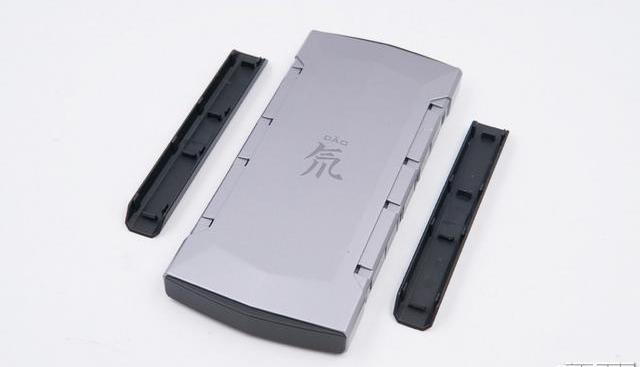

首先拆除移動電源兩側的邊框，邊框為卡扣裝配，拆解比較容易。

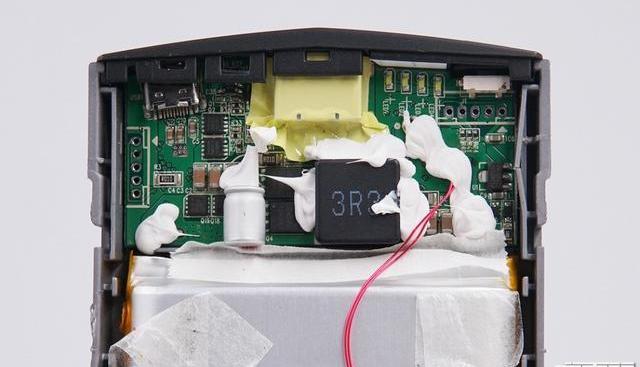

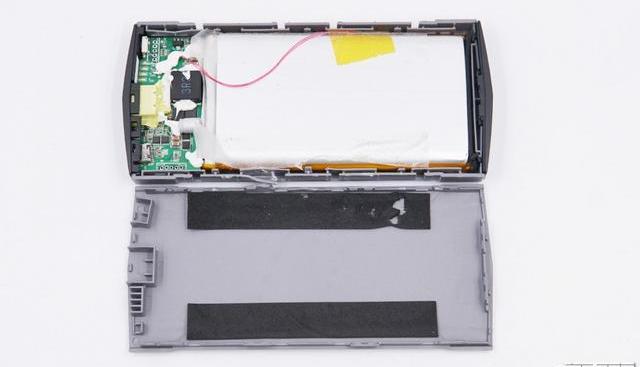

隨后將主體部分的外殼拆開，外殼內壁貼有兩條減震海綿，使用了一塊聚合物鋰離子電芯，PCB板上多處有打膠處理。

PCB上的電感、電容、PCB板固定螺釘的位置均有注膠加固，USB-A接口使用黃色馬拉膠帶包裹，防止異物灰塵進入移動電源內部。

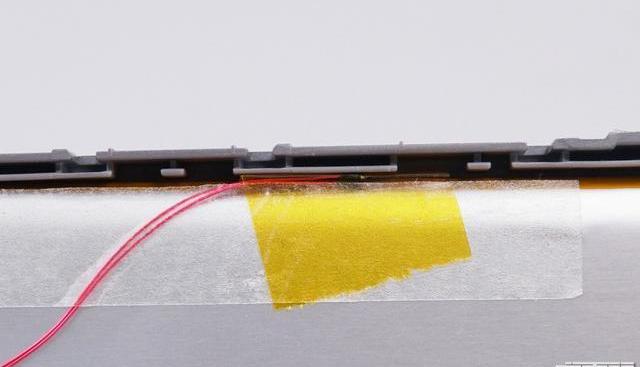

一顆熱敏電阻緊貼電芯，實時檢測電芯溫度。

去中心化借貸協議Compound新版本上線:8月26日消息，去中心化借貸協議Compound III今已上線，據其團隊推文稱，此版本下，用戶可以借入更多資金，減少清算風險和清算罰款，同時減少gas支出。CompoundIII還將允許使用ETH、WBTC、LINK、UNI和COMP作為抵押品借入USDC。[2022/8/26 12:49:21]

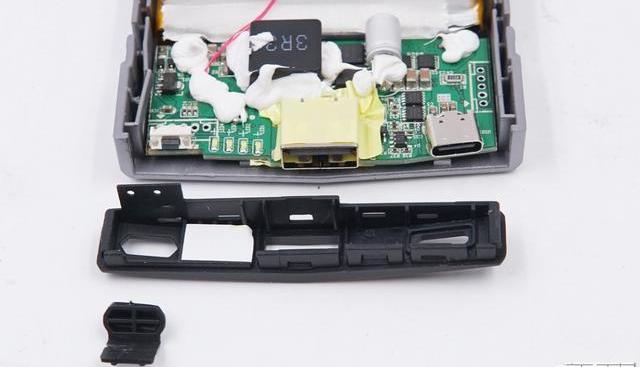

拆下輸出端的黑色邊框。

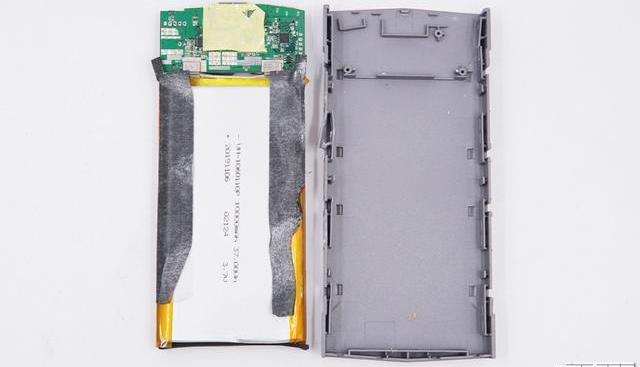

卸掉螺釘，將PCB板與外殼分離。

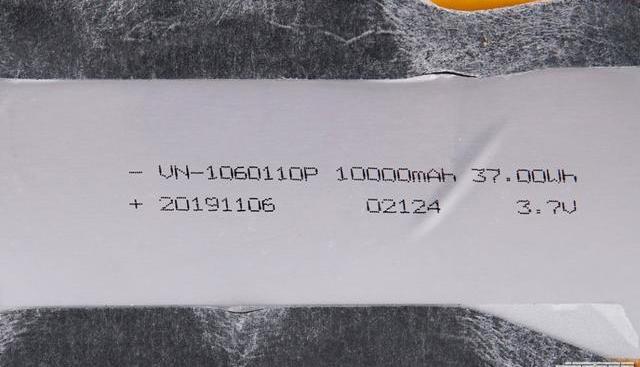

電芯部分為單片聚合物鋰離子電芯，單片容量為10000mAh，37Wh，生產日期為2019年11月6日，電芯厚10mm，寬60mm，長110mm。

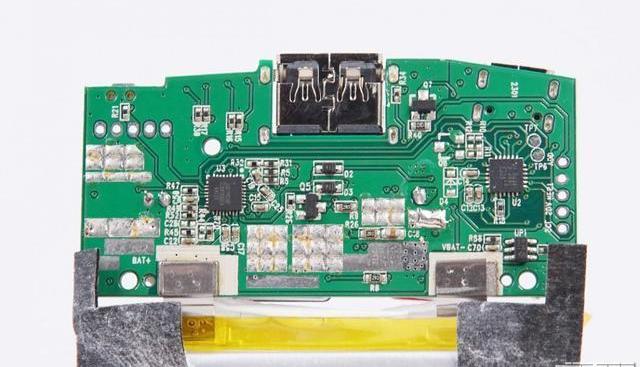

從PCB板背面可以看到，電芯通過兩根鎳帶與PCB板焊接。PCB板上設有左側為移動電源升降壓控制器，右側為USB-C接口雙向快充的協議識別芯片，PCB背面有大面積露銅，增加散熱。

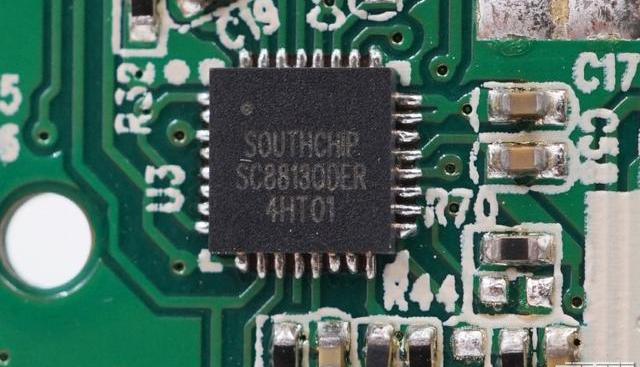

升降壓控制器采用了上海南芯半導體的SC8813。這是一顆同步整流降壓充電，同時支持反向升壓輸出的升降壓控制器，IC接口數控調節輸出電壓與輸出限流。可支持非常寬的輸入電壓，適用于1-4節的鋰電池應用。

@0xQuit指出在OpenSea低價上架NFT不可購買但會拉低NFT項目地板價，OpenSea回應已部署修復程序:8月3日消息，推特用戶@0xQuit發推稱，在OpenSea上以1wei（1枚ETH相當于10的18次方wei）的價格上架一個NFT，沒有人能夠買到它，但項目的地板價會相應地被更新。

對此，OpenSea官方證實，@0xQuit指出的漏洞允許用戶以低價（1wei）上架項目，無法購買但會拉低NFT項目的地板價，OpenSea回應已經部署了一個修復程序，使各種規模的上架和報價都可以實現并立即生效。[2022/8/3 2:54:53]

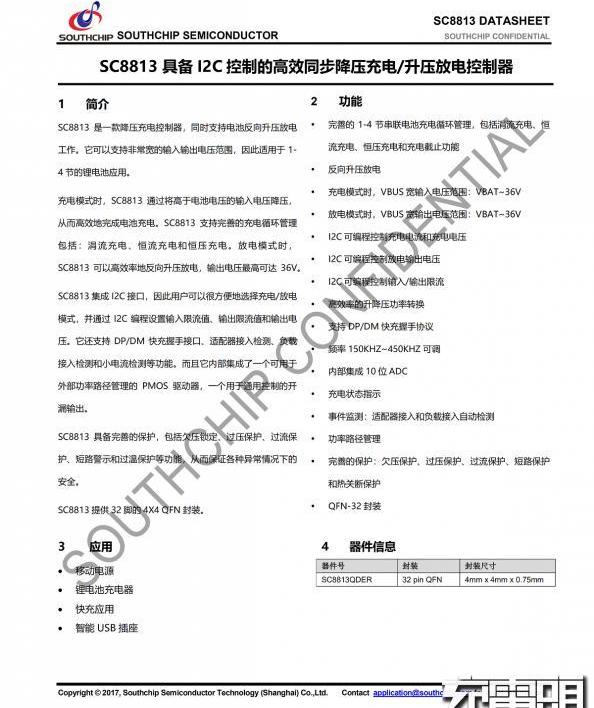

南芯SC8813詳細規格資料。

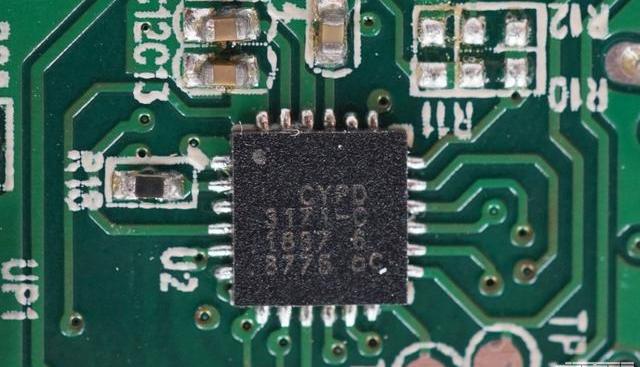

USBPD快充協議芯片，賽普拉斯CYPD3171。CYPD3171為賽普拉斯第三代產品CCG3PA，其內建ARMCortex-M0處理器，64KBFlash8KBSRAM，支持QC4.0、APPLE2.4A，AFC、BC1.2等充電協議。

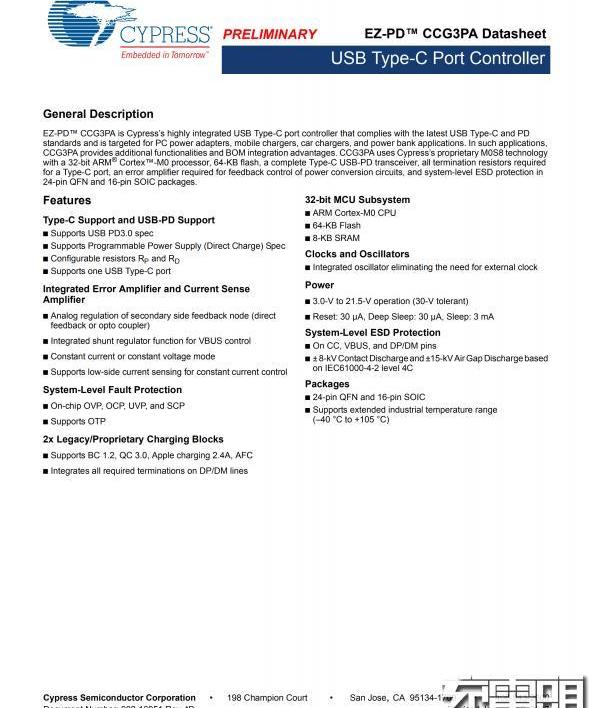

賽普拉斯CYPD3171規格資料。

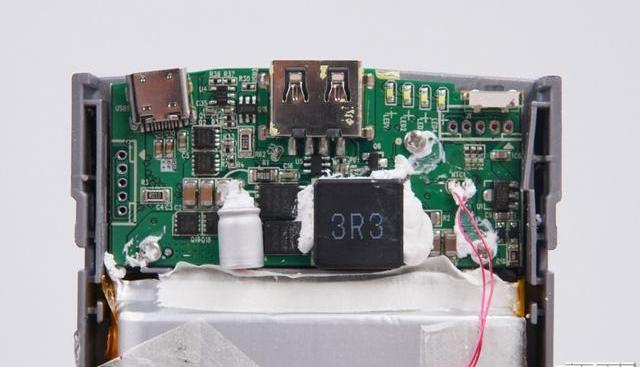

PCB板正面分布著接口、按鍵、指示燈、電容、電感、MOS、管等器件。

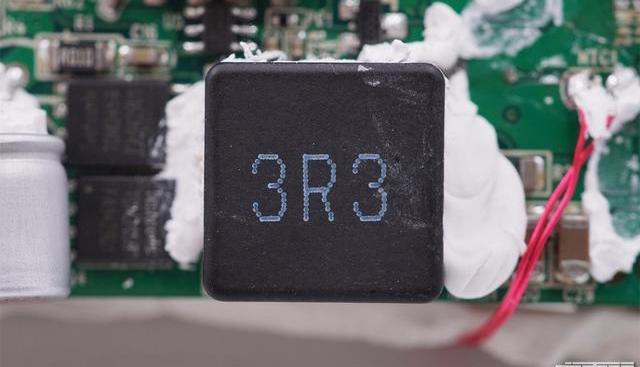

居中的是一顆3R3大電感，配合南芯SC8813進行輸入降壓和輸出升壓操作。

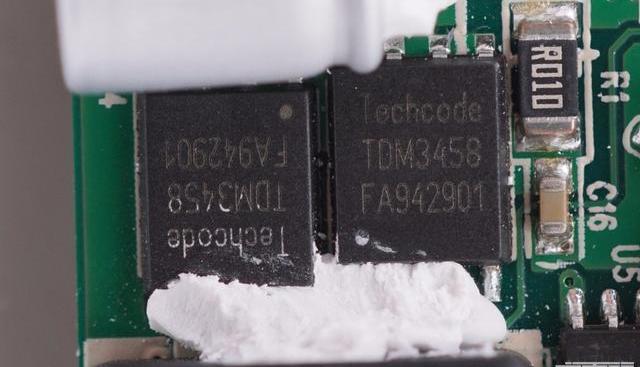

電感左側為兩顆貼片MOS管，由南芯SC8813控制，實現降壓輸入和升壓輸出。MOS為泰德TDM3458，耐壓30V，采用DFN5x6封裝。

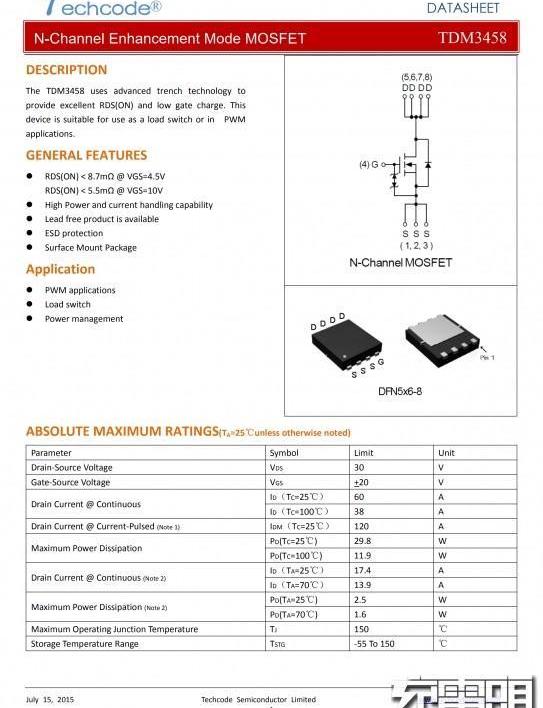

泰德TDM3458詳細規格資料。

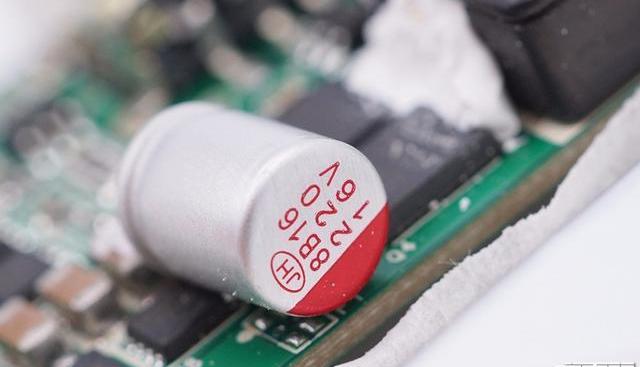

固態電容來自南通江海，規格16V220μF。采用臥置，降低PCBA的整體厚度。

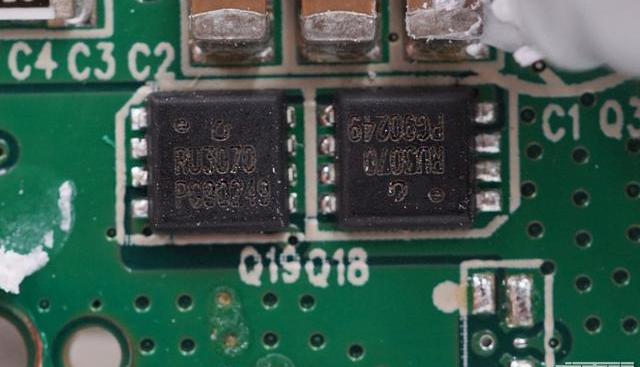

旁邊是兩顆銳駿半導體的MOS管，型號RU3070M2，用于鋰電池電池保護。

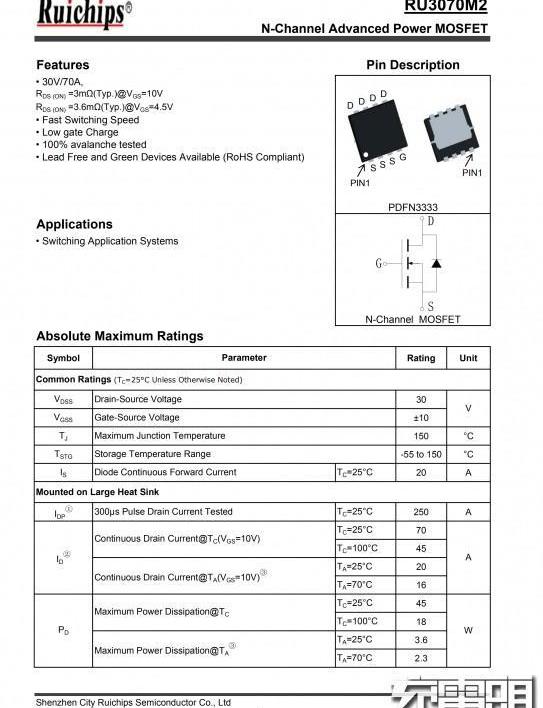

銳駿半導體RU3070M2詳細規格資料。

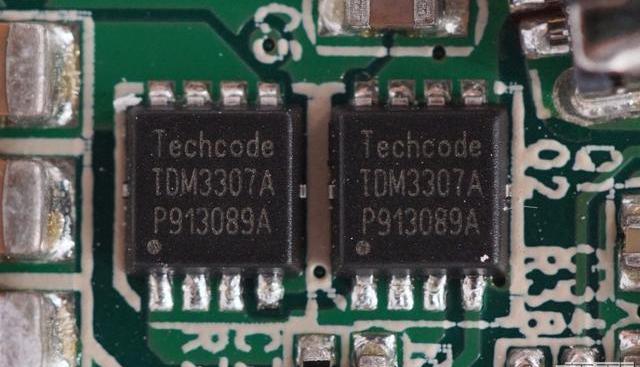

USB-C接口旁邊還有兩顆泰德的PMOS管，型號TDM3307A，作為Type-C接口的VBUS開關。采用兩顆MOS，防止倒灌。

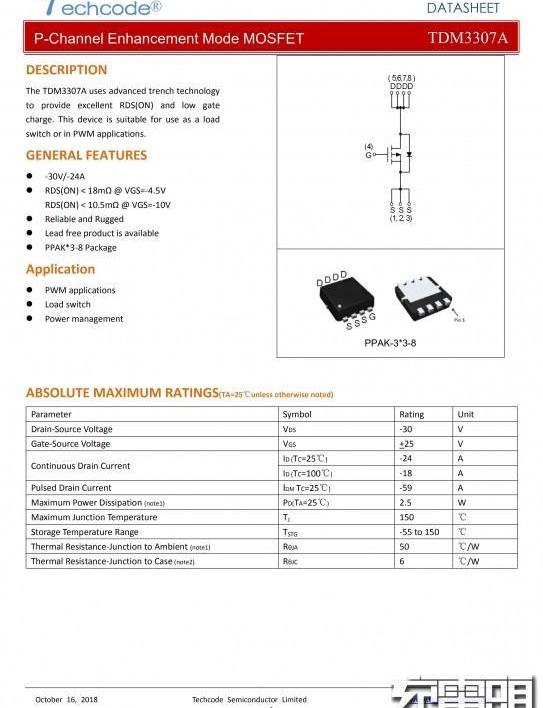

泰德TDM3307A詳細規格資料。

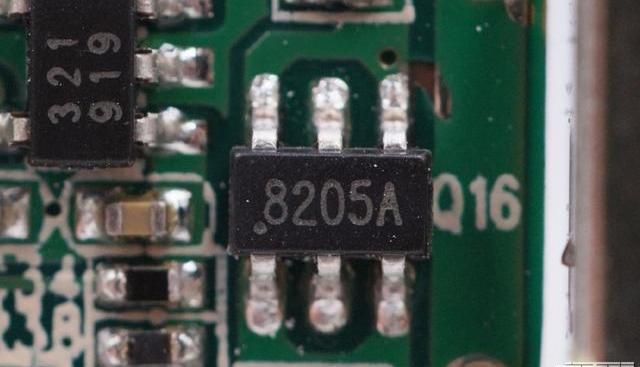

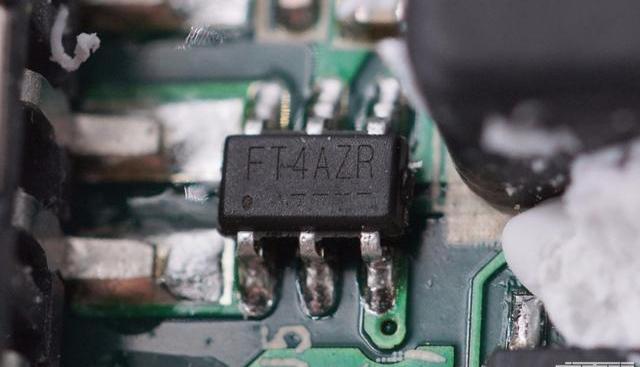

在USB-C接口和USB-A接口之間還有一顆8205MOS管和一顆絲印321822的芯片。

采用天鈺的FP6601Q作為USB-A接口的輸出快充識別芯片，天鈺FP6601Q是一款快速充電協議芯片，支持高通QC3.0/2.0與華為FCP，通過監控USBD+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

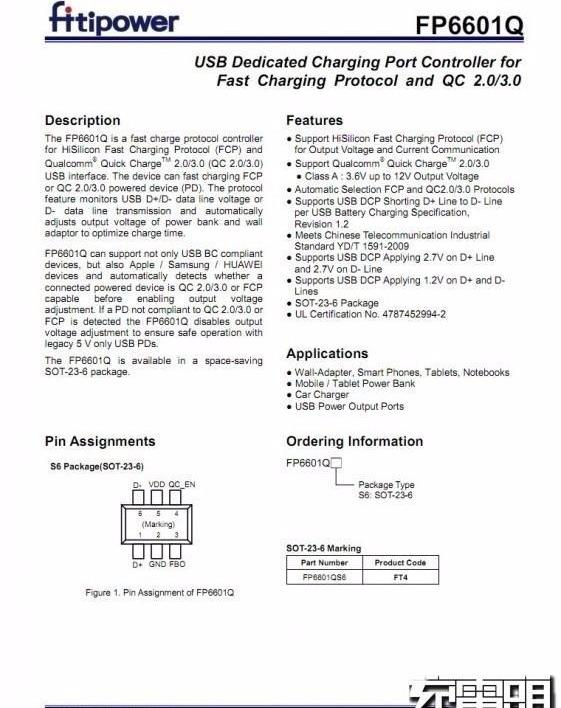

天鈺FP6601Q詳細規格資料。

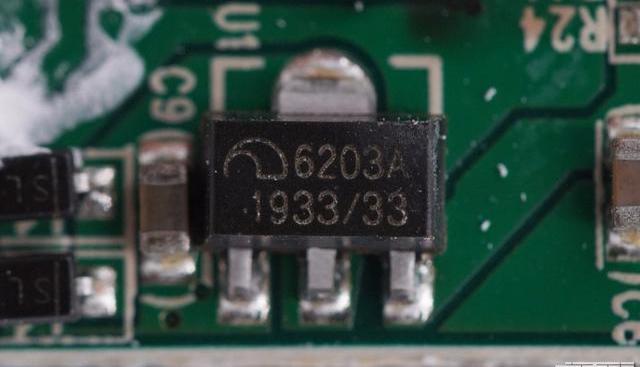

微盟電子提供的穩壓管，型號ME6203，用于移動電源主控供電。

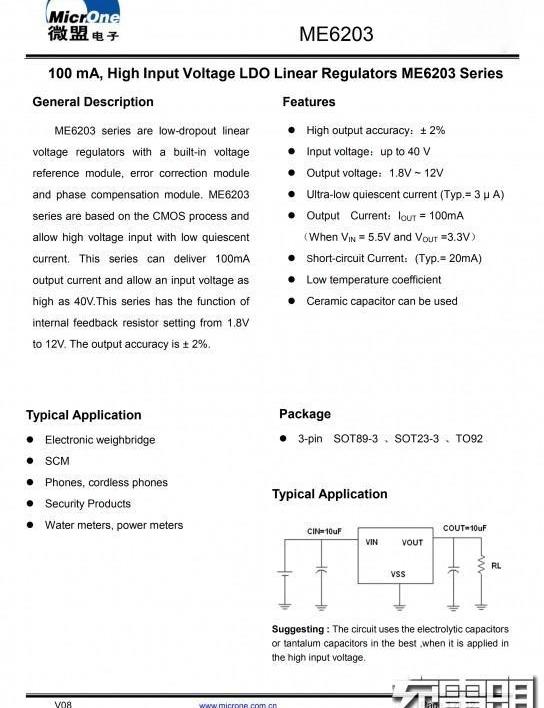

微盟ME6203規格資料。

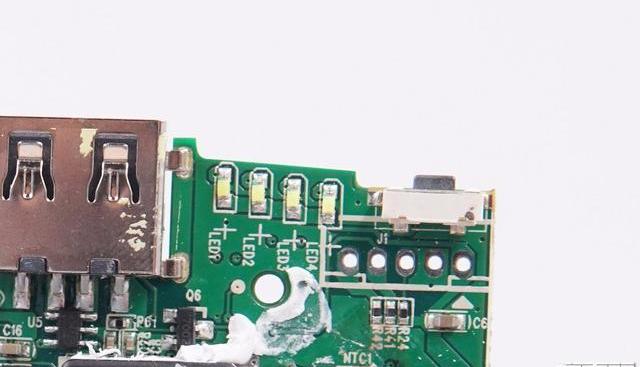

四顆電量指示燈和電源開關按鍵。

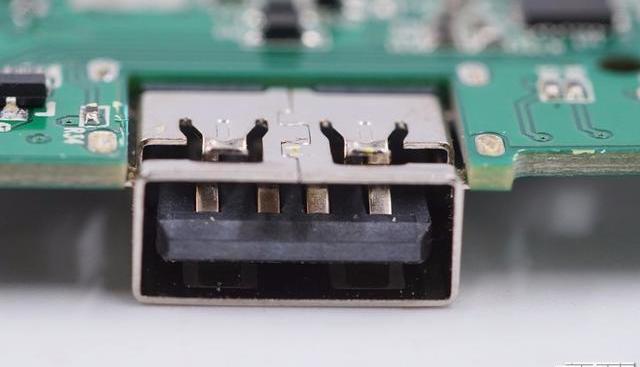

USB-A接口采用黑色膠芯，沉板焊接降低厚度。

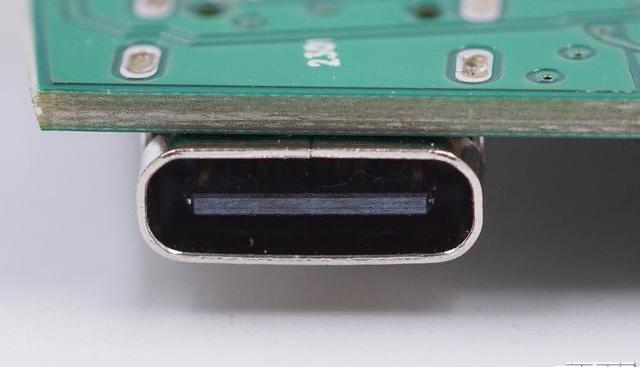

USB-C接口端面不露銅。

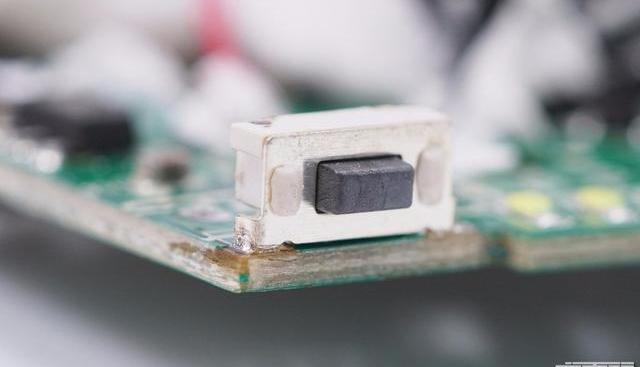

電源開關按鍵特寫，貼片焊接。

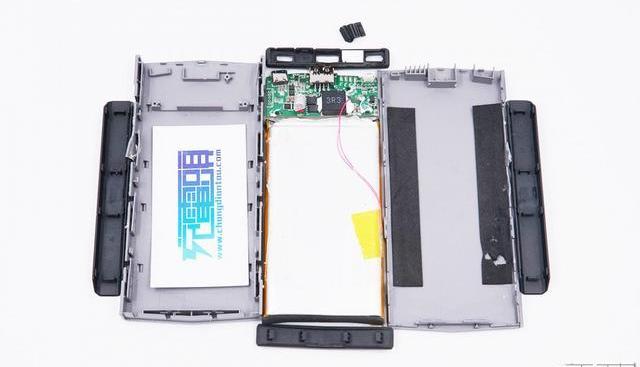

移動電源全部拆解完畢。

充電頭網拆解總結

紅魔氘鋒移動電源快充版具備10000mAh容量以及27WUSBPD快充輸出，給紅魔5G手機的充電速度雖不及原裝55W快充充電器，但相比常規的18W充電器要快許多。并且配備1A1C兩個輸出接口，可以同時給兩臺設備供電，輸出支持PD3.0、PPS、QC2.0、QC3.0、FCP、AFC、DCP等眾多協議，實用性不錯。

充電頭網通過拆解了解到，這款移動電源內置一顆南芯的升降壓控制芯片SC8813實現USB-C口的升降壓控制和USB-A接口的升壓輸出，USB-C口采用賽普拉斯CYPD3171作為USB-C口的協議芯片，還兼顧移動電源整機控制電量顯示等功能。USB-A口采用天鈺FP6601Q作為協議識別，整體用料扎實，內部設計精簡。同時，也正因為兩個接口共用一路升降壓方案，所以這款產品無法滿足雙口同時快充輸出，也不支持邊充邊放功能。
